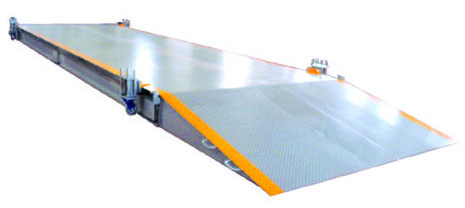

電子汽車衡采用鋁合金結構內鑲鋼條衡，臺板動態性能和測量精度高、穩定性好、計量準確的特點，能夠廣泛應用于各行各業。但是由于電子汽車衡的使用條件惡劣、使用頻率高或者在使用時所受沖擊大的等因素，使得電子汽車衡容易發生許多故障，從而對用戶造成困擾。本文對電子汽車衡的常見問題進行了簡單的總結與分析，并相應地提出了解決方法，希望對使用電子汽車衡的用戶在故障發生時進行的判斷與分析能夠有所幫助。

　　如今，電子領域的技術發展飛速，因而計量工作的準確度的高低與企業的經濟效益好壞直接相關。那么作為一種使用方便、稱量速度快、穩定性好、計量準確的計量器具，電子汽車衡在企業內部物流周轉及對外貿易的稱重計量工作中有著非常重要的作用，那么如何快速查找與處理電子汽車衡的問題，通過本文的分析能夠讓用戶在發生故障時能夠盡快的進行分析與判斷。

　　1.電子汽車衡的組成

　　承重和傳力部分主要包括稱重臺面、吊掛連接單元、地面固定件和安全限位裝置施等內容，是用于把物體的重量傳遞給稱重傳感器的一個裝置;介于秤臺和基礎之間的是稱重傳感器，它能夠?qū)⒈环Q物的重量轉換為電信號，再輸至稱重顯示儀表來稱量;顯示儀表是通過對電信號進行處理后再輸出數據;電源有橋路激勵電源和儀表線路工作的電源。

　　2.電子汽車衡器的工作原理

　　被稱重物或載重汽車停在秤臺上在重力作用下經傳感器電橋產生變成輸出與稱重數值成正比的模擬信號，再經由線性放大器將信號放大，轉換變成讀數到儀表窗口。若配置打印機，即可打印稱重數據。

　　3.電子汽車衡常見故障查找的基本原則與步驟

　　電子汽車衡發生故障時，查找的基本原則是三先三后：先查機械，后找電氣;先進行儀表檢查，后在其它;先接線盒，后才是傳感器。由上知電子電子汽車衡常見故障查找的步驟為機械-電氣-儀表-其它-接線盒-傳感器的順序進行查找。

　　4.電子汽車衡的傳感器常見故障判斷與具體案列

　　電子汽車衡在發生故障時，首先應該找出故障部位(通常有顯示儀表部分和秤體部分)。除能夠使用一般步驟外，還有更簡便的方法是通過借助模擬器來判斷故障來自哪部分。該方法的具體步驟：將模擬器插頭插入稱重顯示儀表背后的信號線插頭處，然后再接通儀表電源，觀察儀表是否能夠正常工作。如果能正常工作，則表明不是稱重顯示儀表的問題，那么由此可以粗判斷為在秤體或接線盒處有故障;反之則表明故障發生在稱重顯示儀表或供電電源部分;若秤臺故障，應該先檢查限位裝置，之后再分步驟檢查。

　　4.1通過測量輸入阻抗、輸出阻抗等來判斷稱重傳感器的好壞

　　首先從系統中單獨摘除所需要判斷的傳感器，再分別測量輸入阻抗、輸出阻抗的值。如果二者都發生斷路，那么應該先檢查傳感器信號電纜應變片是否被燒毀。如果輸入阻抗、輸出阻抗的測量值不穩定，可以粗判斷為傳感器受潮橋路與彈性體的絕緣不良。

　　4.2測量傳感器的輸出信號，判斷傳感器的好壞

　　傳感器的零點輸出信號值，通常小于滿量程輸出信號的2%。一旦超出標準范圍，傳感器就無法正常工作。如果零點輸出信號值為零或零點輸出信號很小接近于零，那么可能是由支撐物支撐秤體造成傳感器彈性體沒有形變而引起的。

　　4.3測量傳感器加載狀態輸出信號的變化

　　記錄傳感器空載時的輸出信號值，之后在秤體上加一適當?shù)妮d荷后測量其輸出信號值的變化是否與其加載值成比例，如果是說明傳感器沒有故障。反之沒有明顯變化或變化很小，則可能為傳感器應變片與彈性體粘貼不而引起的故障。

　　4.4具體案例

　　4.4.1一臺一定重量的電子汽車衡停靠在不同位置稱量時數值不恒定的問題

　　經分析可能是其傳感器損壞，通過使用萬用表來檢查傳感器。若是傳感器損壞的問題，則應該更換傳感器;也有可能是傳感器移位引起的，那么應該查看傳感器的位置是否移位，若有變化，將應該將傳感器歸位;如果是接線盒發生故障，那么將重量顯示最輕點的傳感器與顯示正常點的傳感器接線互換即可;若秤體存在異物，當車輛行駛到有異物點時，秤體底部與異物相接觸，受到頂力，也不能夠真實反應所稱的重量，那么應該立即清除異物。

　　4.4.2一臺80t電子汽車衡，在小負荷秤量時顯示正常、大負荷稱量時顯示明顯變小

　　經分析可能是秤臺底部存在異物引起的，小秤量時由于秤臺變形小不會受到異物的影響;然而在大秤量時秤臺變形大會與異物接觸，受到頂力，使得重量變小，故數值不準。只要清理秤臺底部異物，這一問題就可以解決 ;也有可能是由于傳感器與鏈接件的間隙過小，造成重載時鏈接螺栓頂住傳感器造成的，可以用卡片通過傳感器與連接件的間隙，如不能通過則應調整連接螺栓與傳感器的間隙來處理該問題;還有可能是稱重傳感器、秤體與限位裝置互相卡住引起的，此時應該檢查傳感器、限位裝置與秤體的間隙，從而得以保證傳感器、限位裝置與秤體的間隙能夠在3-5毫米之間。

　　4.4.3一臺一定重量的電子汽車衡開機后示值顯示不穩定的問題

　　經分析可能是儀表電源處未接地，那么將電源接地端子接入電子衡器專用接地網就可以解決這一問題。

　　4.4.4一臺一定重量的電子汽車衡儀表顯示的數字跳變

　　如果是電源電壓不穩引起的，我們可以通過配備穩壓電源來維修;如果是接線盒受潮造成的，可以通過晾曬或電吹風吹干來維修。但是若接線盒內接線不牢或端子氧化問題，則應該重新接線或用砂紙打磨接線端子。

　　4.4.5對于接線盒出的故障，應該檢查接線盒有無水汽侵入

　　若有水汽，則應該用酒精擦洗，并且用吹風機吹干;如果接線處有短路，應該同時檢查各導線與地線無泄露或者短路問題。

　　5.電子汽車衡的維護保養

　　要保持秤臺臺面清潔，防止垃圾異物等托住秤體;經常檢查限位間隙是否合理;經常清理秤臺，以防異物卡住秤體 ;常檢查秤臺的接件是否松動，并常涂抹黃油，防止氧化銹蝕;將稱重傳感器的電纜和各信號電纜用蛇皮管及專用接頭進行全部封閉，防止老鼠咬壞電纜而影響或損壞電子汽車衡;稱重傳感器的信號電纜線不和強電電源線并行布置，所有通向顯示電路或從電路引出的導線均應采用屏蔽線;在儀表電源回路中配置電子衡器專用的浪涌電源保護器，以提高整個系統設備的抗干擾能力;定期測量電子電子汽車衡接地網的電阻是否在正常范圍;接線盒內輸入、輸出線接好后，要擰緊、擰牢并密封接頭，檢查保持接線盒內是否清潔干燥，經常更換干燥劑;秤體附近上空合理設置防直接雷和感應雷的防雷裝置;日常使用時，控制車輛行駛車速≤5km/h;維修人員必須專門培訓才能上崗從事操作和進行維修。

　　6.小結

　　電子汽車衡發生故障的原因很多。因而在檢修時要對故障的現象認真分析、判斷，快速解決故障。另外，電子電子汽車衡的維護也很重要，最好每天都能查看秤臺、秤底及四周是否存在雜物，是否清潔，經常檢查限位間隙是否正常，接線盒干燥劑是否需要更換，特別是要注重稱重傳感器的維護勤于檢查，正確的使用和維護好電子衡器是廣大衡器用戶的利益所在，及時發現問題并解決，避免給企業帶來沒必要的損失。
